膠州中云振華教育集團泰州路校區擴建項目網架工程地段位于膠州市中云街道泰州路以東，瀘州路以北。擴建綜合樓項目為地上5層，地下2層，網架部位高度21.2米。

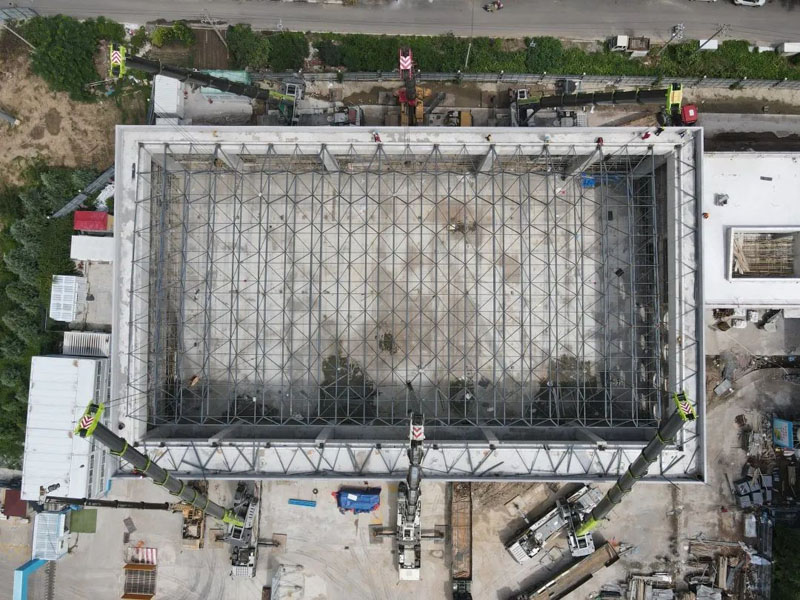

    膠州中云振華教育集團泰州路校區擴建項目網架工程，為正放四角錐螺栓球網架。平面投影尺寸為55.8m×33.6m，網架厚度2.66米，本網架為結構由24個支座支撐。建筑結構安全等級為一級，設計使用年限為50年，基本風壓值0.6KN/㎡，基本雪壓0.25KN/㎡，上弦恒荷載2.0KN/㎡，活荷載0.5KN/㎡；下弦恒荷載0.5KN/㎡，活荷載0.5KN/㎡。

    本工程為螺栓球節點正方四角錐網架，其材質選用GB699中的45號鋼。螺栓球直徑zui大為?250mm，zui小直徑?120mm。網殼桿件采用直縫或無縫焊接鋼管，材質為Q235-B，桿件zui小型號為?60*3.5，桿件zui大型號為?219*16。高強螺栓選用40Cr,對于M12-36的高強螺栓強度等級10.9S,對于M39-64的性能等級9.8S。支座底板、墊板選用Q355-B鋼。焊條型號Q235鋼之間E43系列；Q235鋼與鋼Q355之間E43系列。
